KADD 2018 Laboratorium 1

From Łukasz Graczykowski

Contents 1 Dokumentacja 2 Zadanie 3 Uwagi 4 Wynik

Dokumentacja

Dokumentacja środowiska ROOT:

• strona główna: https://root.cern.ch/
• dokumentacja wersji rozwojowej (master): https://root.cern.ch/doc/master/
• dokumentacja ostatniej wersji stabilnej (6.0.4): https://root.cern.ch/root/html604/
• dokumentacja wersji zainstalowanej w laboratorium (5.32.00): https://root.cern.ch/root/html532/

Zadanie

1. Należy napisać makro, które:

• tworzy obiekt fun1 typu TF1 reprezentujący funkcję sin(x) (patrz klasa TMath)
• tworzy obiekt fun2 typu TF1 reprezentujący funkcję cos(x)
• tworzy okno z 4 panelami (rozkład paneli 2x2) - patrz klasa TCanvas i metoda Divide
• rysuje obiekt fun1 na 1 panelu, fun2 na 2 panelu, oraz obie funkcje jednocześnie na 3 panelu
• zmieni kolor linii funkcji fun2 na niebieski - patrz metoda SetLineColor i klasa TColor

2. Wyobraźmy sobie, że rzucamy niesymetryczną sześcienną kostką do gry. Wyniki podsumowuje poniższa tabelka:

Ilość oczek	1	2	3	4	5	6
Ilość rzutów	2	1	5	4	10	12

Modyfikujemy dalej makro:

• tworzymy histogram (patrz klasa TH1D) wypełniając kolejne biny (odpowiadające kolejnym ilościom oczek) wartościami z tabelki (ilość rzutów) - histogram należy narysować na panelu 4
• należy stworzyć wykres - graf (patrz klasa TGraph) zgodnie z wartościami z tabelki.
• zmienić styl punktów grafu na kółko (patrz metoda SetMarkerStyle oraz klasa TAttMarker)
• narysować graf w oddzielnym oknie

Uwagi

• Uwaga! Aby środowisko ROOT można było uruchomić na własnym koncie użytkownika w laboratorium, należy w pliku $HOME/.bashrc dopisać następujące linijki (jeśli nie były dodane na zajęciach z PTI):

 export ROOTSYS=/opt/root
 export PATH=$PATH:$ROOTSYS/bin
 export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:$ROOTSYS/lib

• środowisko ROOT jest zainstalowane lokalnie na każdym komputerze - nie jest dostępne na serwerze
• w środowisku ROOT piszemy makra, które mają rozszerzenie .c, .C, .cpp, lub .cxx
• makro zawiera w sobie kod w języku C++ interpretowany linijka po linijce
• w zasadzie nie musimy załączać żadnych bibliotek
• przykład 1:

{
    double x = 5;
    cout<<x<<endl;
}

• wywołanie makra: uruchamiamy środowisko (komenda root), wpisujemy .x macro.C
• makro może zawierać również funkcje, przykład 2:

int macro()
{
    double x = 5;
    cout<<x<<endl;
    return 1;
}

• nazwa makra musi być taka sama jak nazwa funkcji w makrze (by można było je uruchomić komendą .x macro.C)
• w makrach może być więcej funkcji - przy standardowym uruchomieniu wywołana zawsze będzie ta funkcja, której nazwa zgadza się z nazwą makra (odpowiednik funkcji main w standardowym C++)

Wynik

Wykresy:

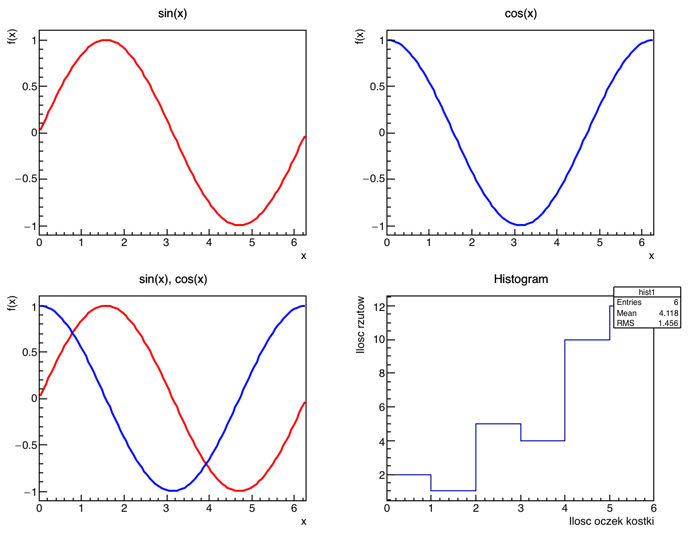

• okno 1

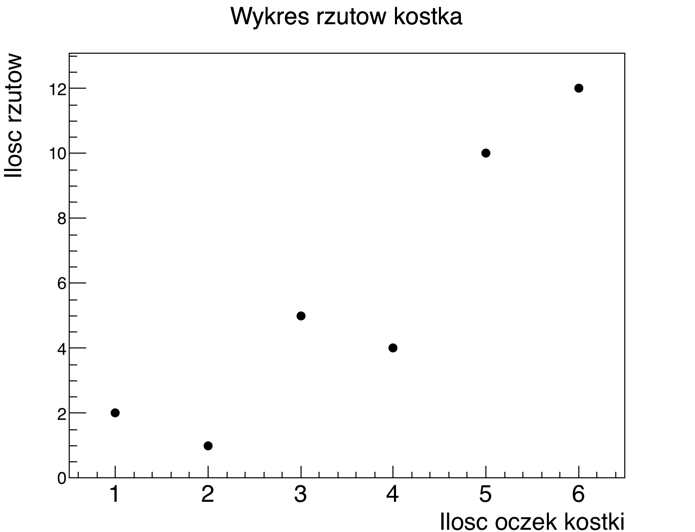

• okno 2
