<==( To właśnie ten Instytut założony został
staraniem naszej słynnej rodaczki - Marii Skłodowskiej-Curie. O
godz. 10:15 zbieramy się w korytarzu na parterze obok rzeźby
przedstawiającej głowę założycielki tego
Instytutu. )==>
|
|
|
<==( Pani Anna Zygmuntowicz - absolwentka Wydziału Fizyki UW -
specjalizacji: fizyka medyczna, prowadzi dla nas wykład z podstaw
radiobiologii i radioterapii oraz o pracach i zabiegach prowadzonych
w Zakładzie Teleradioterapii Instytutu. )==>
|
|
|

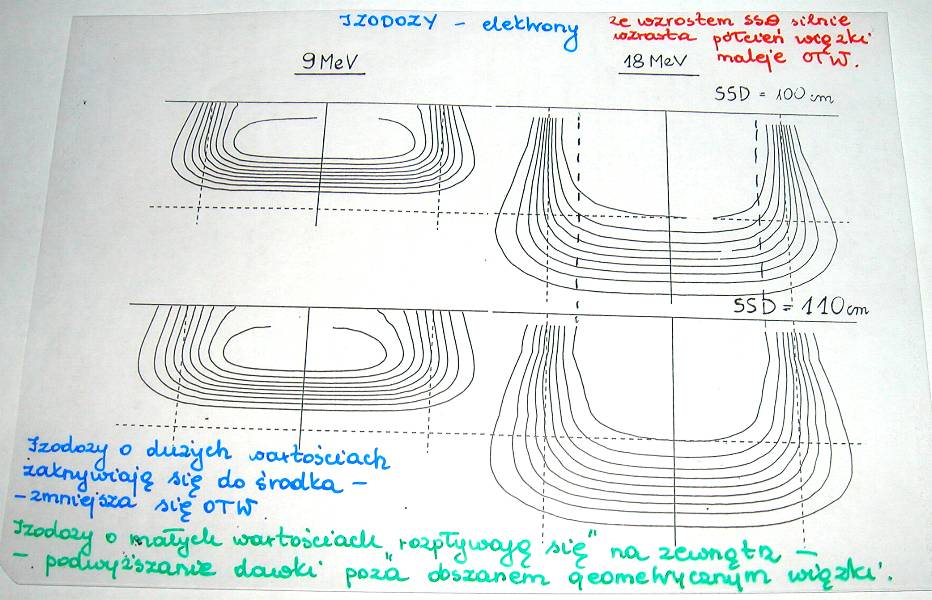

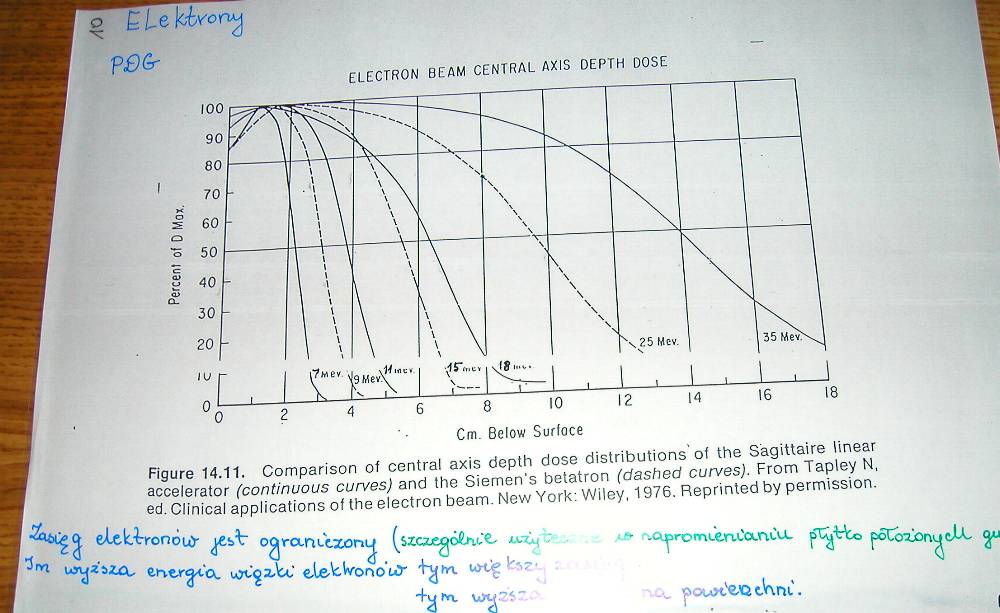

<==( Staramy się zachować dokumentację z wykładu.
Materiały te będą użyteczne
przy opracowywaniu zadań zaliczeniowych
dotyczących zastosowań promieniowania jądrowego w medycynie. Materiały
są do
wykorzystania w postaci plików: *.jpg )==>
|
|
|

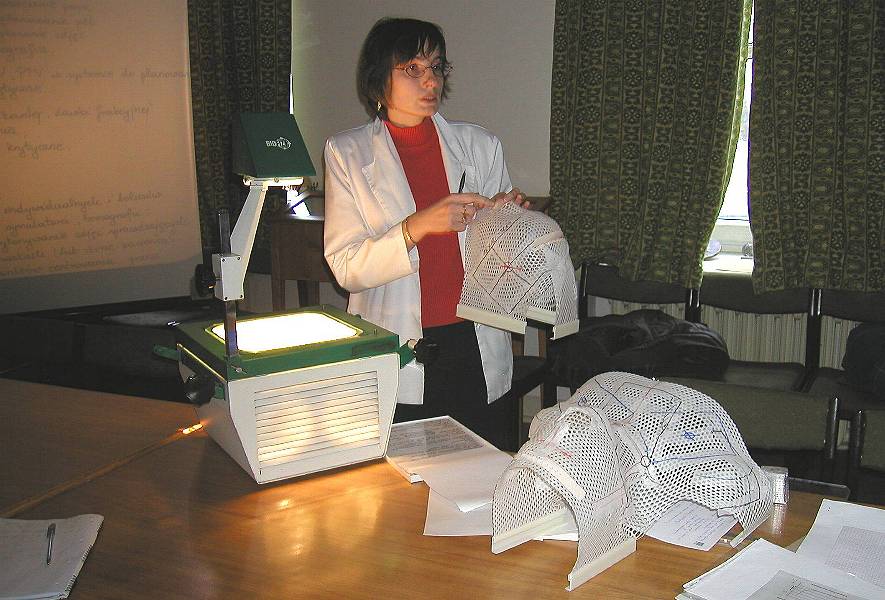

<==( Te maski służą do unieruchamiania pacjenta w czasie zabiegu radioterapii.
Dzięki zaznaczonym na nich (podczas symulacji) liniom laserowym, punktom
centrowania i granicom pól promieniowania pacjent każdego dnia jest
napromieniany tak samo, w sposób zaakceptowany przez lekarza. )==>
|
|
|

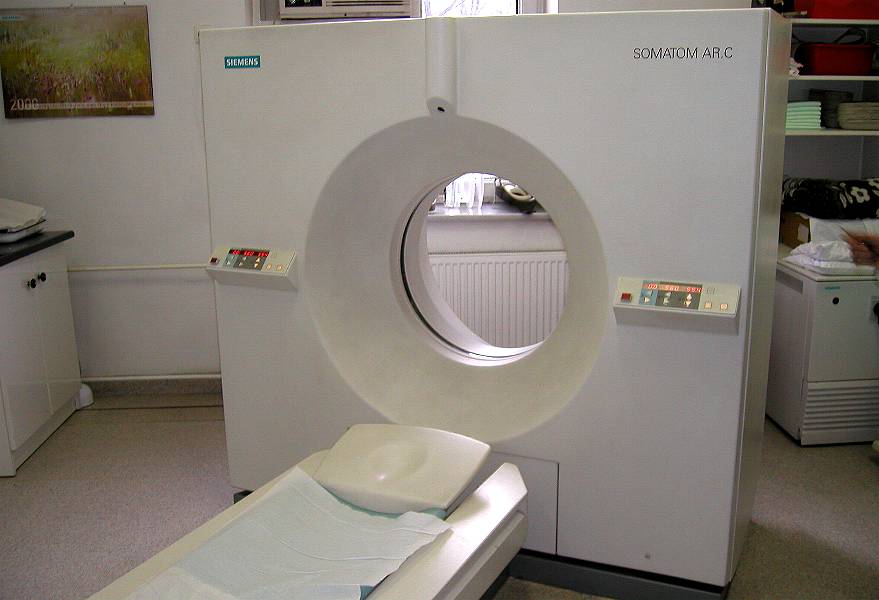

<==( To jest tomograf komputerowy, umożliwiający
przeprowadzenie badań diagnostycznych (np. określenie położenia
nowotworu). Dzięki tomografii uzyskuje się również szczegółowe
informacje o położeniu narządów, tkanek... oraz o przestrzennym rozkładzie
gęstości w ciele pacjenta. Są to niezbędne dane do zaplanowania późniejszego
naświetlania terapeutycznego. )==>
|
|
|

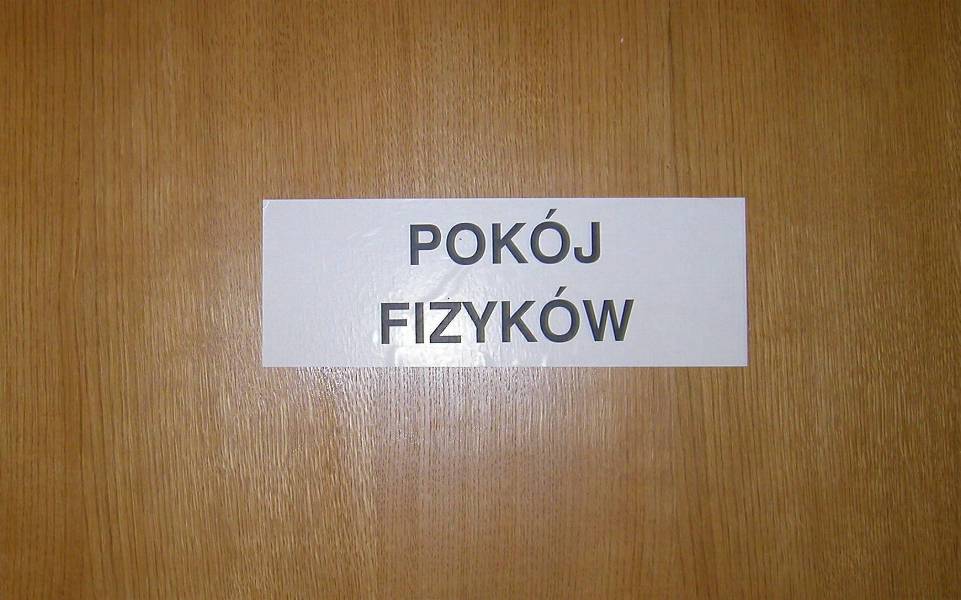

<==( Pokój fizyków - to tu znajduje się
system do planowania leczenia, do którego zostaje przesłana tomografia;
lekarz wrysowuje zmianę, która ma być napromieniana oraz narządy
krytyczne, które należy jak najskuteczniej ochronić; fizycy wykonują
plan leczenia, wybierając optymalny sposób napromieniania:
technikę, rodzaj (fotony ,elektrony) i energię promieniowania, ilość i
kierunki wiązek Słuchamy z uwagą.)==>
|
|
|

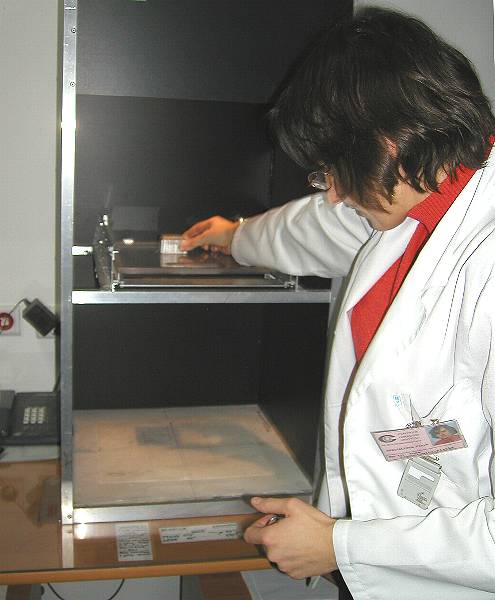

<==( To proste urządzenie pozwala
przymocować osłony do tacy, tak aby przesłaniały określony (na mapie)
fragment pola; zdjęcie z prawej to "kuchnia", gdzie dla danego
pacjenta wylewa się indywidualne absorbenty-osłony, ze stopu Wooda, które
uchronią zdrowe tkanki przy naświetlaniu. )==>
|
|
|
<==( Tu jest cały zestaw osłon
przygotowanych dla poszczególnych pacjentów.

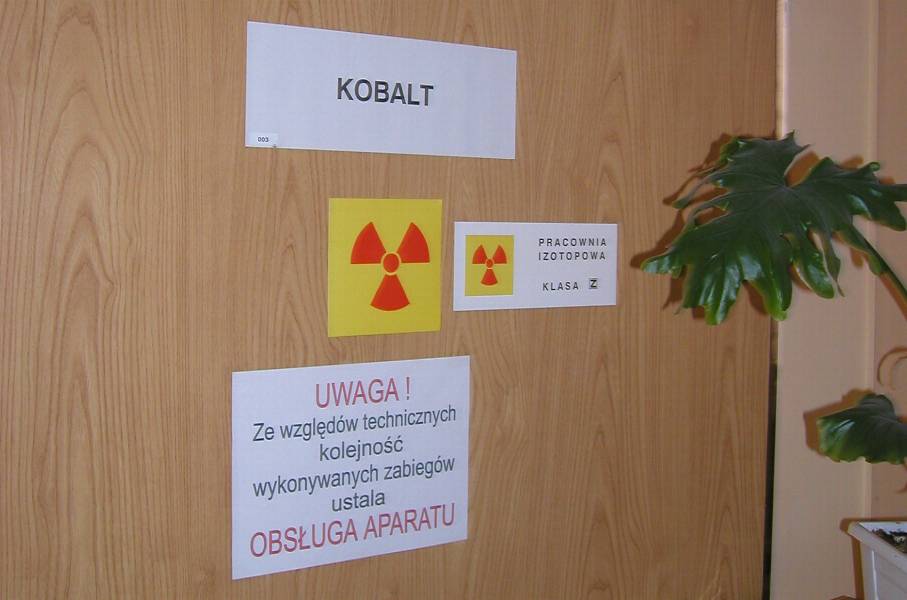

Zdjęcie z pr awej - za tymi drzwiami odbywa
się naświetlanie promieniowaniem gamma z izotopu 60Co.
)==>
|
|
|

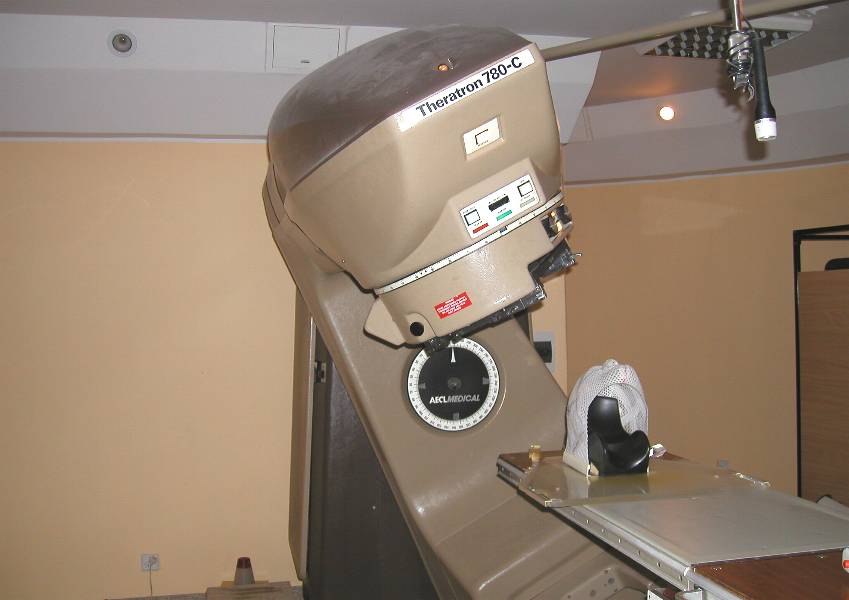

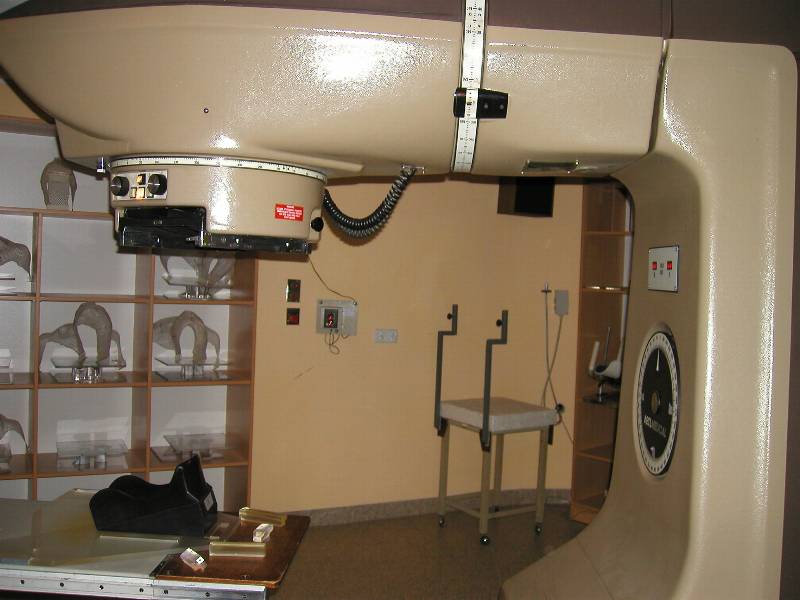

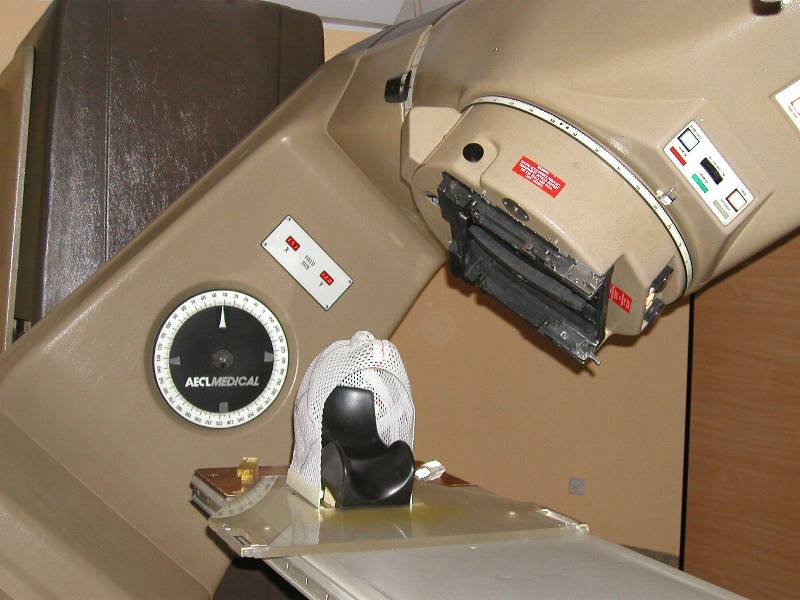

<==( Izotop kobaltu, emituje
promieniowanie gamma o energii nieco większej niż 1MeV.

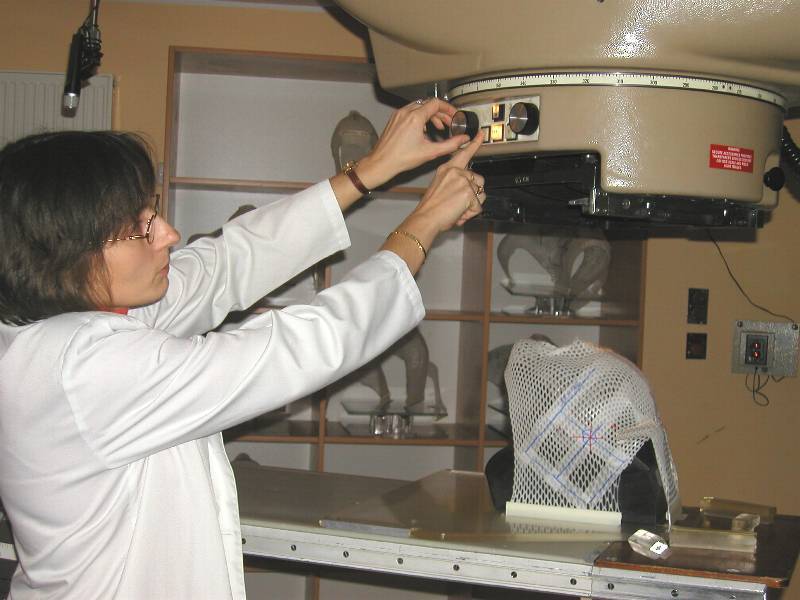

Ta maska na zdjęciu z prawej
znajduje się w miejscu ułożenia pacjenta w czasie naświetlania. Niektóre
z parametrów ustawia się wprost na głowicy
aparatu. )==>
|
|
|

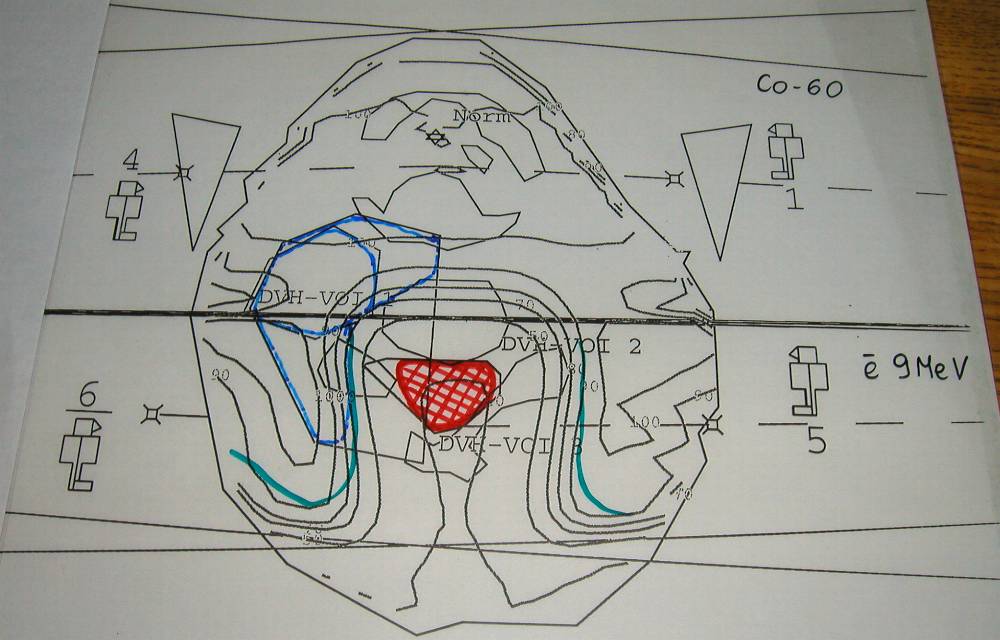

<==( Pacjentów najczęściej
napromienia się z kilku kierunków, aby skumulować jak najbardziej
jednorodną, wysoką dawkę w obszarze nowotworu, a równocześnie jak
najmniejszą dawką objąć tkanki zdrowe . )==>
|
|
|
<==( Naświetlanie i jego weryfikacja (zdjęcia
sprawdzające, dozymetria in vivo) są ostatnimi elementami pracy w
procesie radioterapii. Wcześniej wykonuje się całą serie pomiarów
dozymetrycznych, analiz i testów.

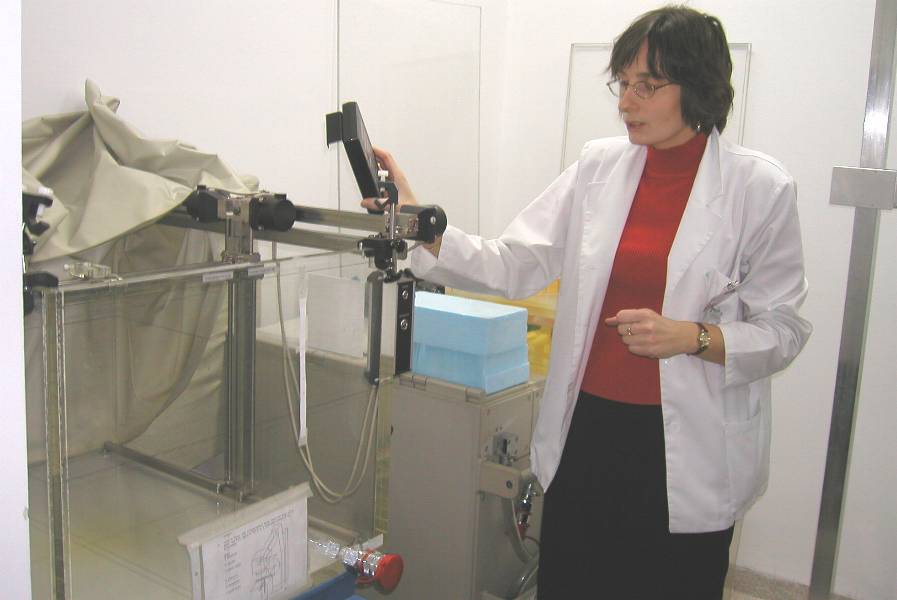

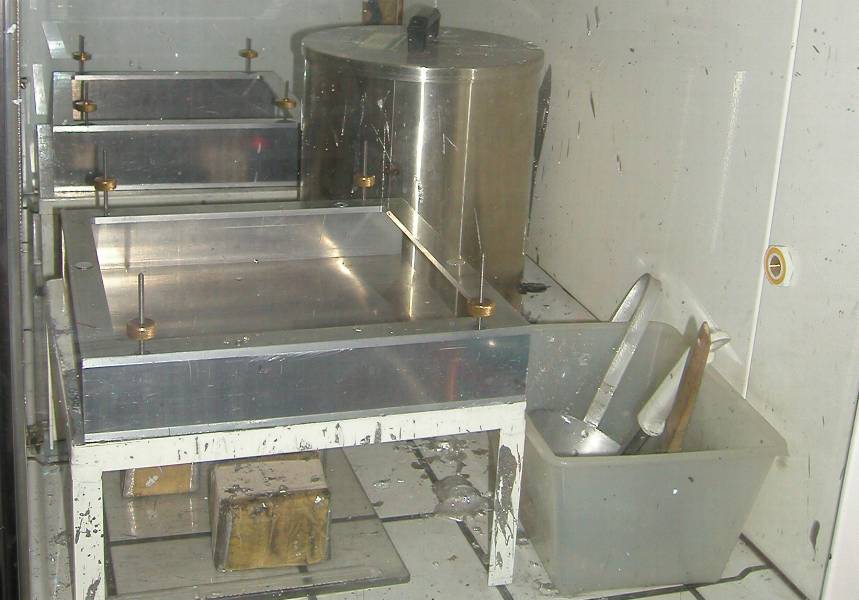

Fantom widoczny na zdjęciu z lewej strony umożliwia mierzenie rozkładów
dawek w wodzie, która jest dobrym przybliżeniem ciała człowieka.

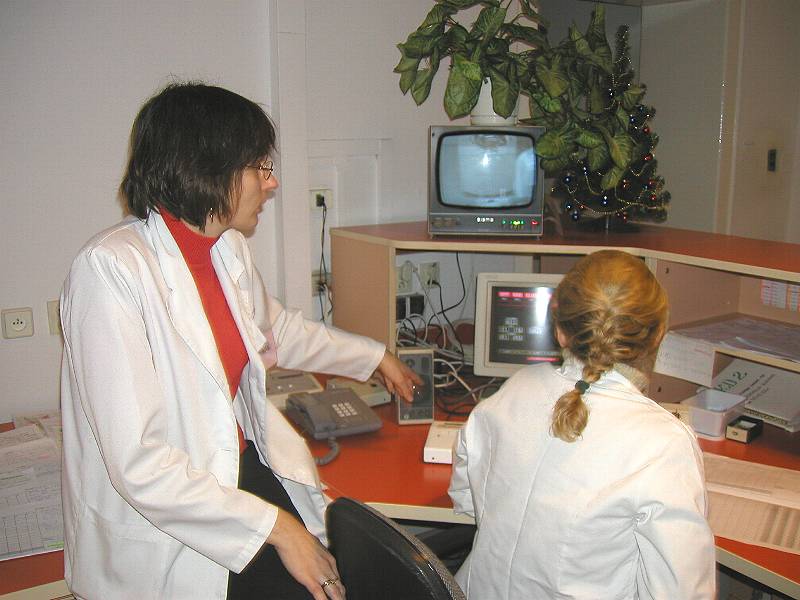

Zdjęcie
z prawej - stanowisko kontroli naświetlania.)==>
|
|
|

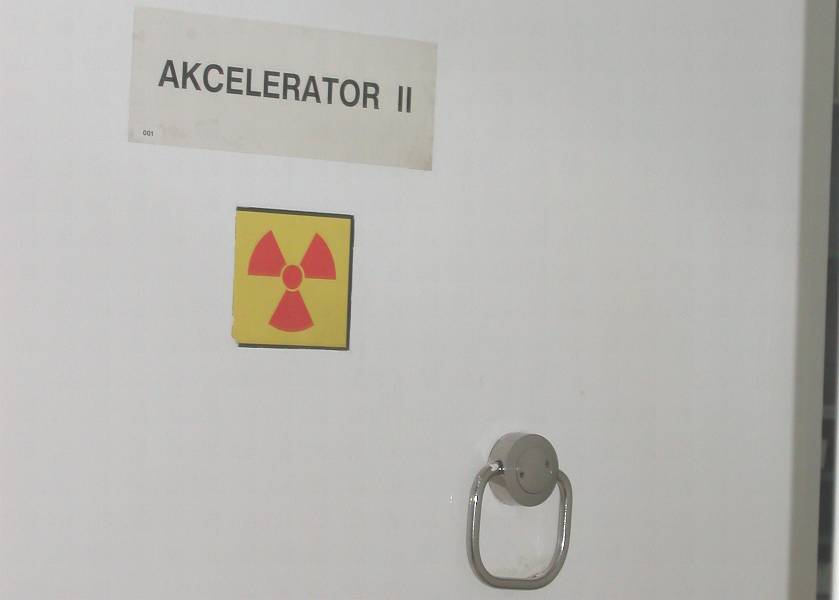

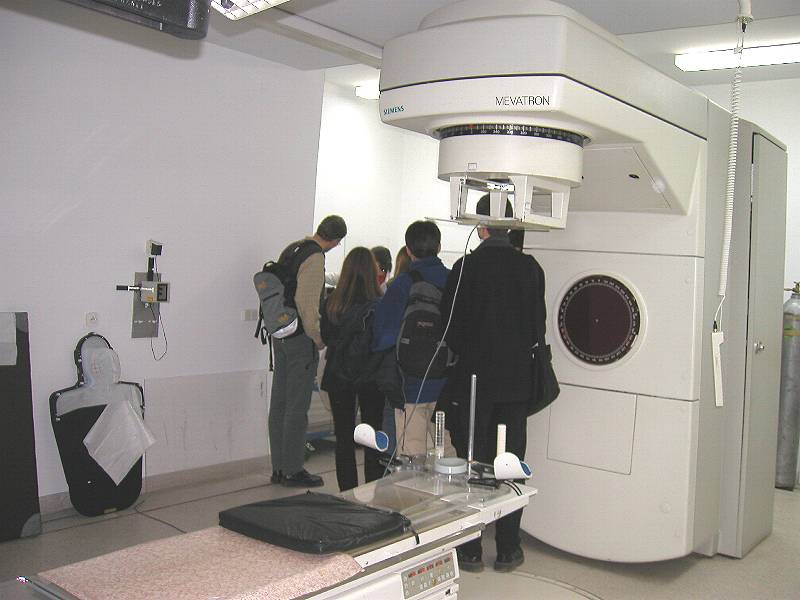

<==( Za tymi drzwiami mieści się
akcelerator, który generuje fotony (6MV i 15MV) i elektrony
(6,9,12,15,18,21 MeV). Wybór energii elektronów ma na celu optymalne
dobranie zasięgu elektronów do głębokości , na jakiej znajduje się
zmiana nowotworowa. Wchodzimy do środka
i słuchamy objaśnień naszej Pani Przewodnik. )==>
|
|
|

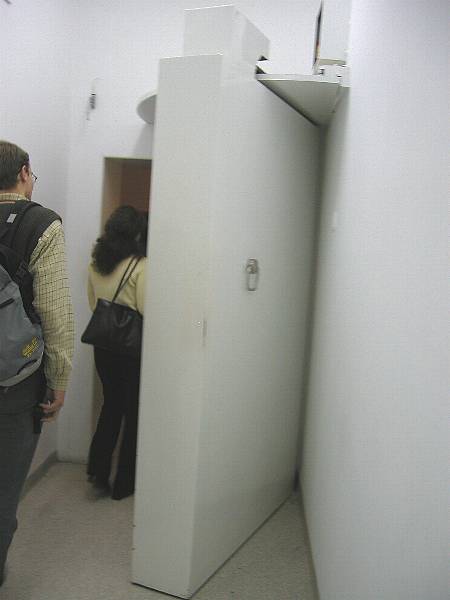

Opuszczamy pomieszczenie akceleratora zamykane
ogromnymi i ciężkimi drzwiami chroniącymi zewnętrze bunkra przed
promieniowaniem. Zobaczyliśmy jak
wielką rolę odgrywają fizycy medyczni w procesie walki z nowotworami.
Pacjent zupełnie nie zdaje sobie sprawy, że trwające niekiedy
po kilka minut zabiegi poprzedzone są ogromną ilością pracy, której
celem jest uzyskanie maksymalnej skuteczności zabiegu i
zmniejszenie do minimum ubocznych skutków napromieniania.
|
|
Dziękujemy za umożliwienie nam tej wizyty.
Promieniowanie jądrowe, którego na ogół ludzie tak się
obawiają, przynosi tu zdrowie w najcięższych i najtrudniejszych do
wyleczenia przypadkach. (zdjęcia i tekst. JP)
|
